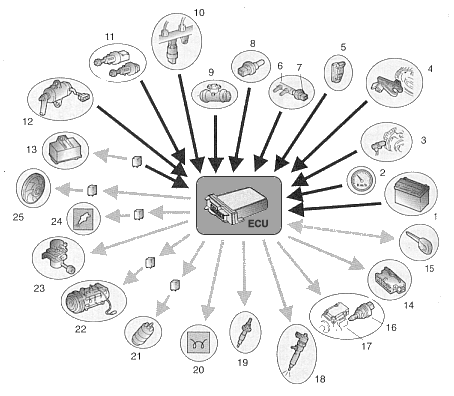

Senyals de entrada y sortida a la unitat de control ECU
Relaciona els components que emeten senyals d'entrada i sortida en un sistema de injecció!!
abcdefghijklmnopqrstuvwxyzABCDEFGHIJKLMNOPQRSTUVWXYZ
Bateria
Presa de diagnosi
Electroventilador
Caixetí electrònic de pre escalfament
Llum testimoni equip electrònic
Velocimetre
Vàlvula EGR
Potenciòmetre de pedal d'accelerador
Compressor d'aire condicionat
Interruptors de pedal de fre i embragatge
Electrobomba de gasoil de baixa pressió
Rampa d'injecció
Llum testimoni escalfadors
Caudalimetre
Bugies de pre escalfament
Sensor de temperatura de gasoil
Injectors
Conducte de combustible
Bomba d'alta pressió
Sensor de sobrepressió
Regulador de pressió de la bomba
Sensor de fase
Equipament anti robatori
Sensor RPM de cigonyal
Sensor temperatura líquid refrigerant NTC
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| 1. Bateria |
| 2. Presa de diagnosi |
| 3. Electroventilador |
| 4. Caixetí electrònic de pre escalfament |
| 5. Llum testimoni equip electrònic |
| 6. Velocimetre |
| 7. Vàlvula EGR |
| 8. Potenciòmetre de pedal d'accelerador |
| 9. Compressor d'aire condicionat |
| 10. Interruptors de pedal de fre i embragatge |
| 11. Electrobomba de gasoil de baixa pressió |
| 12. Rampa d'injecció |
| 13. Llum testimoni escalfadors |
| 14. Caudalimetre |
| 15. Bugies de pre escalfament |
| 16. Sensor de temperatura de gasoil |
| 17. Injectors |
| 18. Conducte de combustible |
| 19. Bomba d'alta pressió |
| 20. Sensor de sobrepressió |
| 21. Regulador de pressió de la bomba |
| 22. Sensor de fase |
| 23. Equipament anti robatori |
| 24. Sensor RPM de cigonyal |
| 25. Sensor temperatura líquid refrigerant NTC |
